PONTS MÉTALLIQUES HO et HOm

   605     mm      23,82 inches







   128     mm        5,03 inches







     40     mm       1,57 inches







     40     mm       1,57 inches







Fits HOe/HOm & HO layouts

Peut-être utilisé en H0e/HOm  & HO





Kit 5010-03

Price/prix : 160 €



Peint /vieilli - Painted / weathered : 360



Special carrier included / caisse de transport spéciale : 50 €

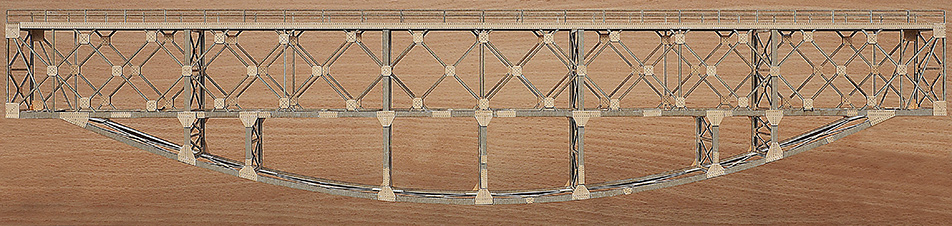

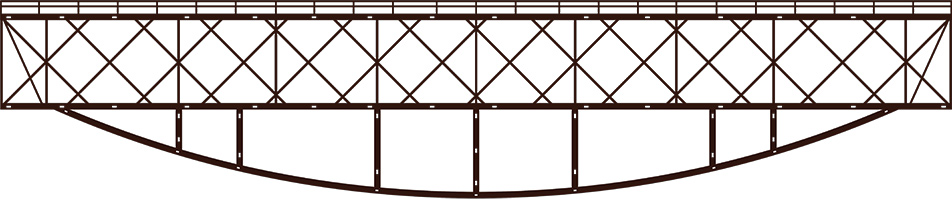

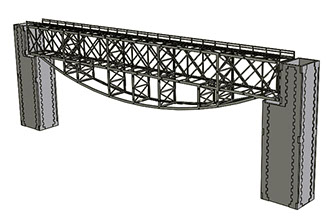

5010-03 Pont à voie unique en Kit à ventre de poisson

               Single track metal bridge kit with striking fish belly design side sills

Magnifique pont à ventre de poisson de 600 mm de portée avec une grande richesse de reproduction. L'ensemble de goussets est complet et enrichit ce modèle de manière détaillée.



Des piliers en MDF 5010-05 sont également disponibles en option, voir ci-dessous.

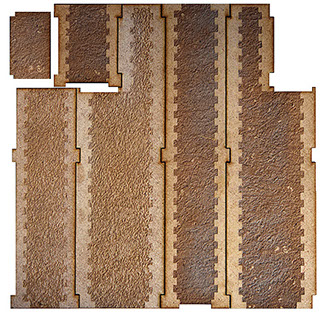

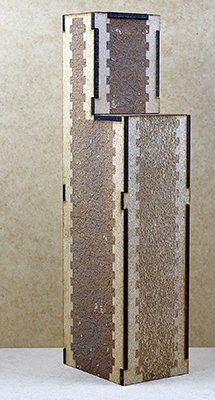

5010-05 Paire de piliers à assembler, dimensions :

220 x 50 x 65 mm  40 €

Pilier monté avec empierrement en papier fin à ajouter aux angles.

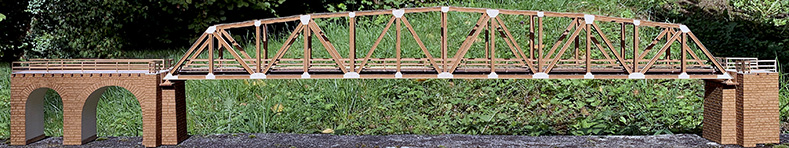

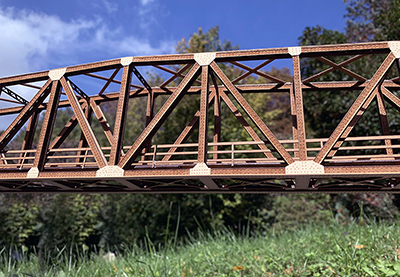

KIT Ce magnifique pont de 820 mm de portée à l'échelle dispose d'une gravure fine et réaliste des rivets, son modèle se situe sur la ligne de Disentis à Coire dans les Grisons sur les Chemins de Fer Rhétiques. Le modèle comprend le tablier et les piliers, mais vous pouvez acheter le pont seul si vous disposez déjà de piliers. Pirovino en vend une paire en plâtre pour une somme modique. Ils ne sont cependant pas complet et pas à l'échelle.

Disentis- Coire : la construction de la ligne a commencé le 10 avril 1910 sous la direction de l'ingénieur en chef Peter Saluz. La ligne était divisée en quatre lots: Ilanz-Petersbach, Petersbach-Trun, Trun-Sumvitg-Cumpadials, Sumvitg-Cumpadials-Disentis.

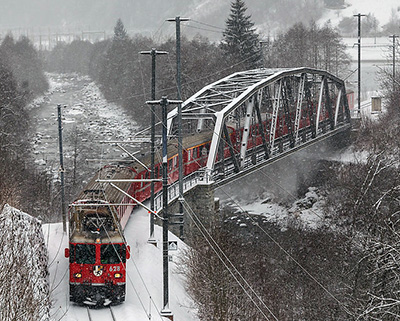

Les deux premiers lots n'ont posé aucun problème, car ils longeaient le fond de la vallée et ne nécessitaient que des sites d'enfouissement et des barrages lorsque la ligne s'approchait de la rivière.  La ligne passe trois fois au dessus du Rhin, dont une fois après Tavanasa, le pont que nous reproduisons.



Les deux autres lots ont nécessité la construction d'ouvrages d'art et de tunnels. La gare de Disentis a été conçue contrairement à toutes les autres stations plus grandes, en prévision de l’ouverture de la ligne de la Furka-Oberalp-Bahn. Les travaux progressant rapidement sur l'ensemble du tracé, il fut possible d'ouvrir officiellement la ligne le 1er août 1912, après seulement deux ans de construction.

5010-07 Kit Pont de TAVANASA RhB HOm



5010-08 Kit 2 piliers pour le Pont de TAVANASA. Les piliers sont vendus séparément, si vous en avez déjà…

Profil des piliers du pont selon modèle réel.

Dimensions du pont : 820 x 113 x 68 mm.

Dimensions des piliers : 244 x 104 x 90 et 104 x 85 x 90 mm.



Pour des raisons de largeur et de hauteur utiles, ce modèle réservé aux véhicules ferroviaires en HOm  ne convient pas pour des véhicules en HO.

5010-07 Kit Pont de TAVANASA RhB HOm





5010-08 Kit 2 piliers pour le Pont de TAVANASA.

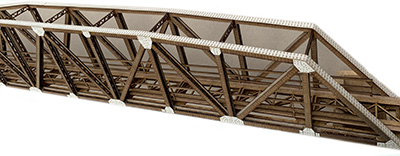

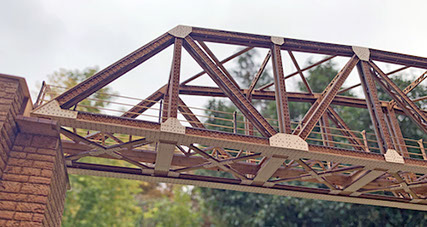

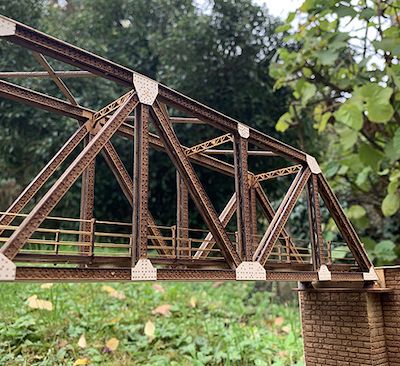

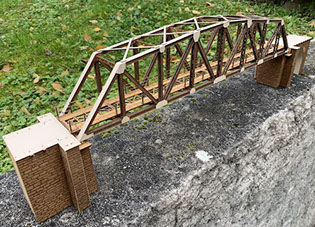

PONT MÉTALLIQUE TYPE WARREN avec MONTANTS : Kit BOIS HO



PONT 5010-09

Dimensions du pont : 559 x 105 x 65 mm.

Fondée par Henri Daydé en 1880 l'entreprise a fusionné en 1964 avec

la Compagnie française d'entreprises, devenue CFEM, et finalement intégrée Eiffel constructions métalliques.



Les ateliers étaient situés à Creil.



Elle fait maintenant partie de la branche Infrastructures du groupe Eiffage

5010-10 PAIRE de PILIERS Grand et petit piliers : 165,6 x 103, 9 x 87,6 et 85,6 x 103,9 x 87,6 mm

Grand et petit piliers : Vue des goussets sur la partie inférieure du Tablier.

   304     mm      11,97 inches







   71     mm        2,79 inches







     40     mm       1,57 inches







     40     mm       1,57 inches







Fits HOe/HOm & HO layouts

Peut-être utilisé en H0e/HOm  & HO





Kit 5010-03

Price/prix : 110 €



Monté : 260



Special carrier included / caisse de transport spéciale : 50 €



5010-03 Kit pont à voie unique à poutres en caisson rivetées

               Single track metal Prat-Howe bridge kit.

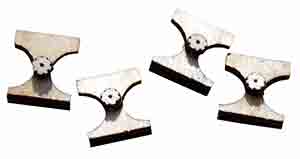

Les kits de piles contiennent 4 appuis de pont à balancier

Une bande en carton gravé reproduit les pierres d'angle.

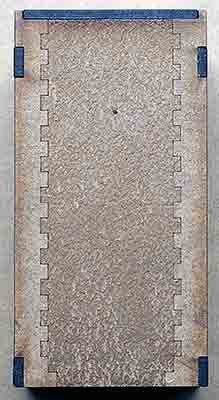

5010-06 Paire de piliers à assembler,



dimensions : 220 x 50 x 65 mm

35 €

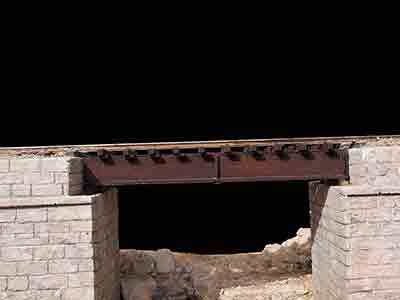

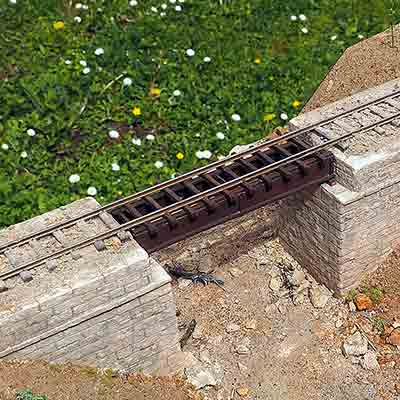

5020-11

Kit petit pont métallique à voie unique à poutres en caisson rivetées pour voie étroite ou métrique



Narrow or metric short Single track metal Prat-Howe bridge kit. 144 x 22 x 36 mm.

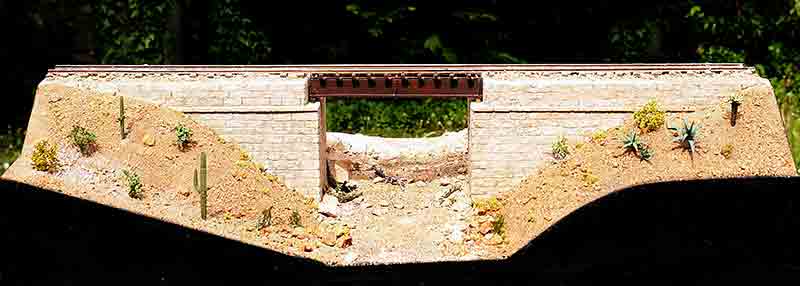

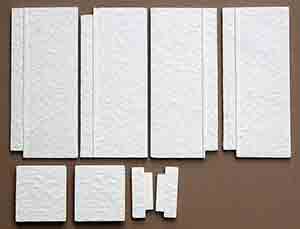

5020-12



Culées pour petit pont métallique à voie unique à poutres en caisson rivetées pour voie étroite ou métrique



Narrow or metric short Single track metal Prat-Howe bridge kit. 144 x 22 x 36 mm.

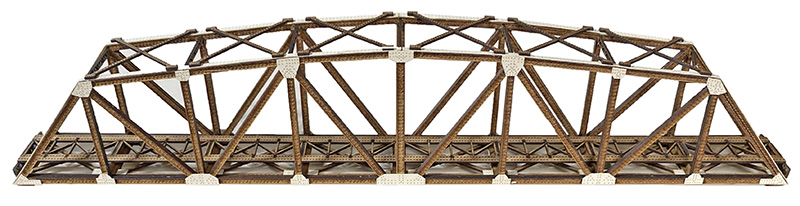

PONT 5010-11

PONT MÉTALLIQUE TYPE WARREN : Kit BOIS échelle N





Pont à voie unique en Kit échelle N pour voie normale

Single N track metal bridge kit

Dimensions :

   L 335,4

   Ht sous travée : 41,5,

   Ht totale 65 mm.

O

HO

HO

N

HO

HOm

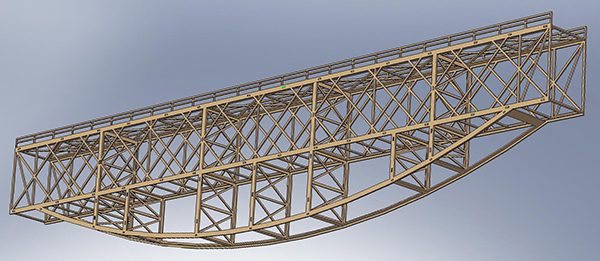

Vue 3D de la structure montée.

Le modèle commercialisé comprend une entretoise supplémentaire aux 2 extrémités qui ne figurent pas ici sur cette 3D.

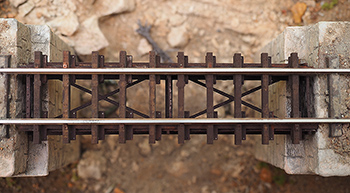

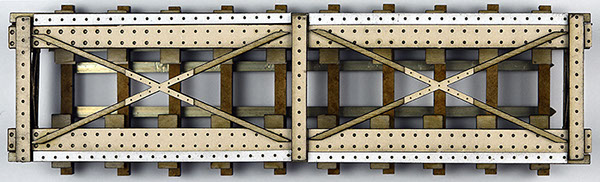

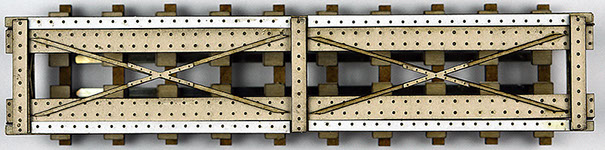

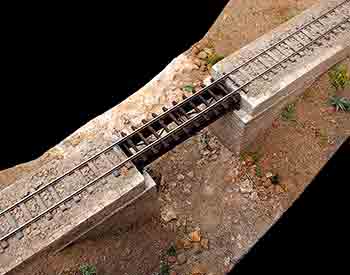

Ce Kit petit pont métallique à voie unique à poutres en caisson rivetées pour voie étroite ou métrique permet de reproduire un pont situé sur le Transandin fabriqué à Paris par Daydé, il peut bien-sûr être utilisé sur nimporte quel réseau en On30 ou Om.



Il propose une décoration qui reproduit avec richesse l'ensemble des rivets et des goussets.

Ce kit permet par sa taille de s'intégrer à de tous petits réseaux et sur des dioramas.



Le kit contient de quoi réaliser soit un pont en voie métrique soit en voie étroite au 43,5.

Sur demande possibilité de développer une version voie normale en 0.

Version en voie étroite

Version en voie métrique

   144     mm      5,69 inches







     22     mm      8,76 inches







     36     mm     1,41  inch







     36     mm     1,41 inch







Fits HOe/HOm & HO layouts

Peut-être utilisé en H0e/HOm  & HO





Kit 5010-03  Price/prix : 80 €

Monté : 200

Special carrier included / caisse de transport spéciale : 30 €

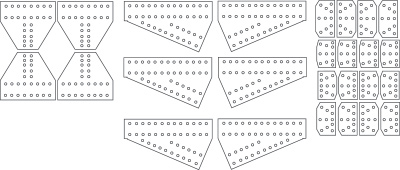

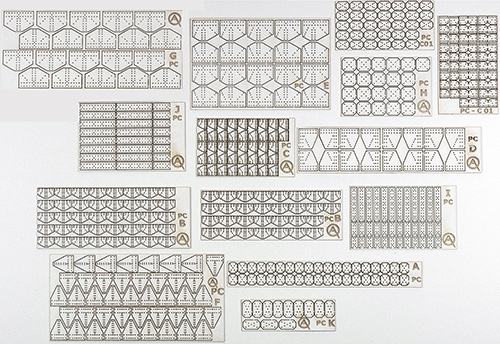

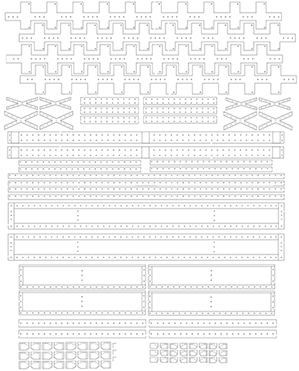

Jeu complet de plaques rivetées

O

Kit pont à voie unique à poutres en caisson rivetées

Single track metal Prat-Howe bridge kit.

Le version en 0 comprend un jeu de goussets à poser sur les faces extérieures et un jeu de goussets à placer sur les faces intérieures.

   608     mm      23,93 inches



   182     mm        7,16 inches



     80     mm       3,14 inches



     80     mm       3,14 inches



Fits Oe/Om & O layouts



Peut-être utilisé en 0e/Om  & O



Kit 5020-13

Price/prix : 230 €





Special carrier included / caisse de transport spéciale : 40 €

Les kits de piles contiennent 4 appuis de pont à balancier

O

Une bande en carton gravé reproduit les pierres d'angle.

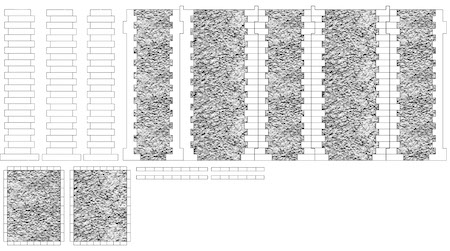

5020-14 Kit bois de culées pour pont métallique 5020-13 ou utilisable avec le

               pont Daydé 5020-15 ci-dessous

               2 x 256 x 112 x 100 mm

   730     mm      28.74 inches



   142     mm       55.9 inches



     80     mm       31.5 inches





Fits Oe/Om & O layouts



Peut-être utilisé en 0e/Om  & O



Special carrier included / caisse de transport spéciale : 40 €

O

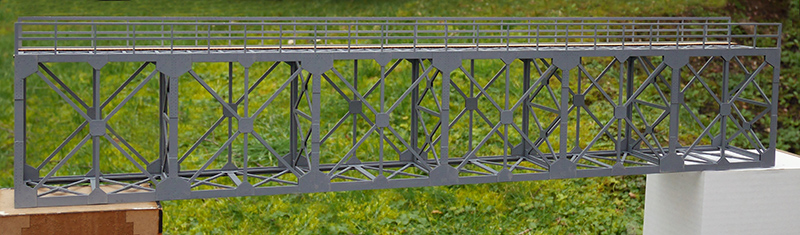

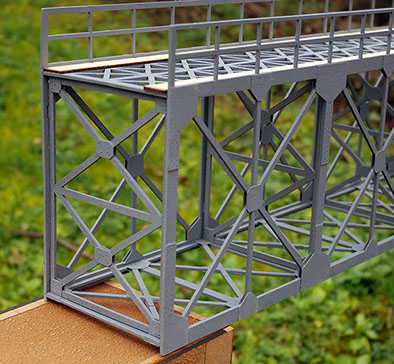

5020-15 Kit pont droit O 730 x 142 x 80 mm

               Price/prix : 290 €
